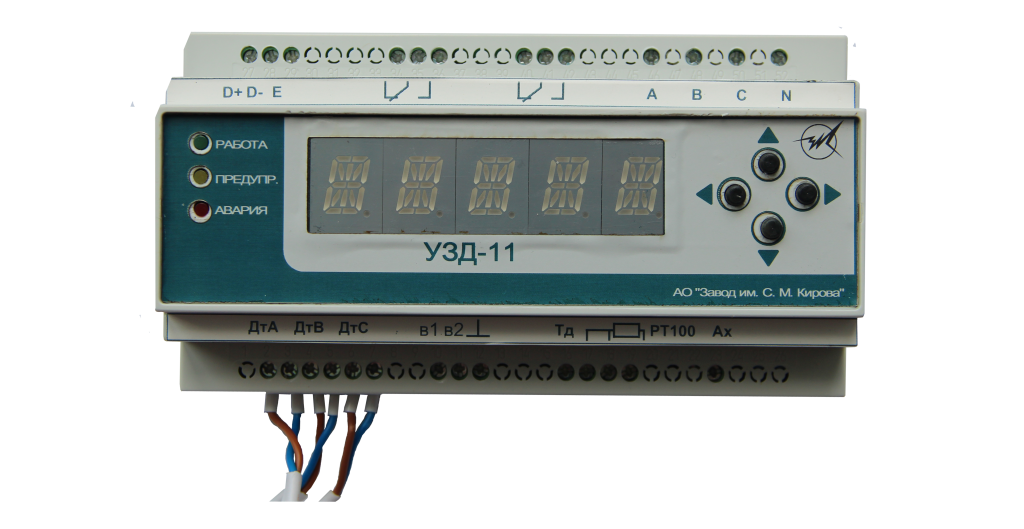

Микропроцессорное адаптивное устройство защиты двигателя УЗД-11 предназначено для комплексной защиты трехфазных асинхронных электродвигателей. Защита осуществляется путем аварийного отключения или предотвращения включения двигателя в случае обнаружения его неисправности. Устройство непрерывно осуществляет контроль питающей сети и тока двигателя. Дополнительно устройство может контролировать нагрев двигателя, попадание воды в масляный картер насоса или другого устройства, приводимого в действие электродвигателем, обрабатывать внешние дискретные сигналы аварий. Устройство формирует предварительную команду на запрет включения нагрузки в случае пониженного сопротивления изоляции обмоток или силового кабеля двигателя.

ВЫПОЛНЯЕМЫЕ ФУНКЦИИ ЗАЩИТЫ

• Интеллектуальная токовая защита по всем фазам в том числе:
• защита от перегрузки по току;
• защита от тепловой перегрузки двигателя (на основе тепловой модели);
• защита от холостого хода обрыва фаз;
• защита от перекоса фазных токов.
• Контроль последовательности фаз;
• Защита от выхода питающего напряжения за установленные границы;
• Блокировка включения двигателя при нарушении изоляции обмоток;
• Защита от перегрева двигателя с использованием термодатчиков;
• Защитное отключение двигателя по сигналам от внешних датчиков и устройств;
• Контроль попадания воды в масляный картер насоса;
• Контроль исправности термодатчиков и датчика влажности.

ДОПОЛНИТЕЛЬНЫЕ ФУНКЦИИ

• Измерение пусковой характеристики защищаемого двигателя;
• Автоматизированная настройка токовых защит в соответствии с измеренной пусковой характеристикой электродвигателя (адаптация уставок защиты);
• Индикация причины отключения двигателя;
• Задержка повторного включения нагрузки после устранения аварии;
• Блокировка повторного включения в случаях, когда устройство не может определить устранилась ли авария;
• Возможность оперативного изменения параметров защиты;
• Защита от несанкционированного изменения настроек;
• Дистанционный контроль состояния двигателя;
• Дистанционное управление работой двигателя;
• Управление пуском и остановом двигателя с переключением звезда-треугольник;
• Управление независимым расцепителем автоматического выключателя;
• Управление двигателем, работающим в реверсном режиме;
• Обработка внешних сигналов запуска и остановки двигателя;
• Возможность циклического запуска и остановка двигателя по времени;
• Ведение протокола работы двигателя;
• Ведение протокола аварийных ситуаций;
• Подсчет моточасов;
• Запись предаварийных осциллограмм.
