Иллюминаторы по ГОСТ 19261-82
|
Исполнение |
Диам. по свету |
Материал |
Условное обозначение по ГОСТ 19261- 82 |
Тип |
Способ крепления |
|
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|

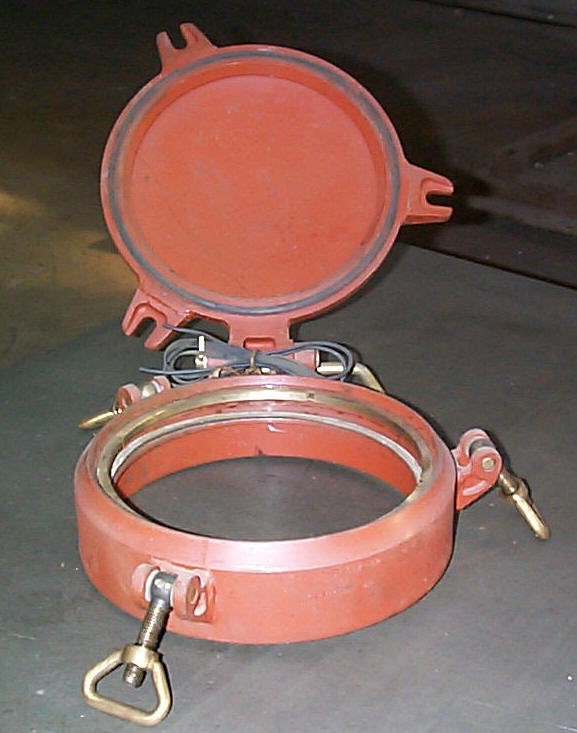

Бортовые глухие |
Со штормовой крышкой |
200 |
Сталь |
А200-NW-202-V1 |
Тяжелые |
Сваркой |
|
250 |
А250-NW-202-V1 |
|||||
|
200 |
В200-NW-202-V1 |
Нормальные |
||||
|
250 |
В250-NW-202-V1 |
|||||
|
Универ-сальные |
Без ограждения |
200 |
200-UPB-200-V1 |
Болтовое |
||
|
С ограждением |
250 |
250-UOB-200V1 |
||||
|
200 |
200-UOB-200-3 |
Сваркой |
||||
|
Бортовые створчатые |
Со штормовой крышкой |
200 250 |
В200-SW-222-V1 |
|||
|
В250-SW-222-V1 |
||||||
|
|
Облегченные |
Болтовое |
||||
Щитки по ГОСТ 19261-82
|
Предохранительные для створчатых иллюминаторов |
200 |
Алюминиевый сплав |
Щиток I 200 ЛС |
|
Болтовое |
|
400 |
Щиток I 400 ЛС |
||||
|
Предохранительные для универсальных иллюминаторов |
200 |
Сталь |
Щиток II 200 |
||
|
200 |
Алюм. сплав |
Щиток II 200 ЛС |
|||
|
300 |
Сталь |
Щиток II 300 |
|||
|
300 |
Алюм. сплав |
Щиток II 300 ЛС |
|||
|
Затемнительные для универсальных иллюминаторов |
200 |
Алюминиевый сплав |
Щиток III 200 ЛС |
||
|
250 |
Щиток III 250 ЛС |
- В - нормальный (тип), бортовой, 250 - номинальный размер иллюминатора; исполнение N – глухой,со штормовой крышкой; NW - способ крепления сваркой;
- 202 - условное обозначение класс материала: 2 - сталь (материал корпуса); 0 - деталь отсутствует(материал рамы); 2 - материал крышки ( сталь) (300 - алюминиевые сплавы)
- V1- требования к стеклу -V полированное; 1 - прозрачное (3 - армированное)стопор обеспечивает угол открывания штормовой крышки - 105; 95 или 80 градусов.
- Щиток III 200 ЛС ГОСТ 19261- 82:
- тип I для створчатых нормальных иллюминаторов;
- II - для универсальных иллюминаторов;
- III - затемнительные для универсальных иллюминаторов).
