Назначение:

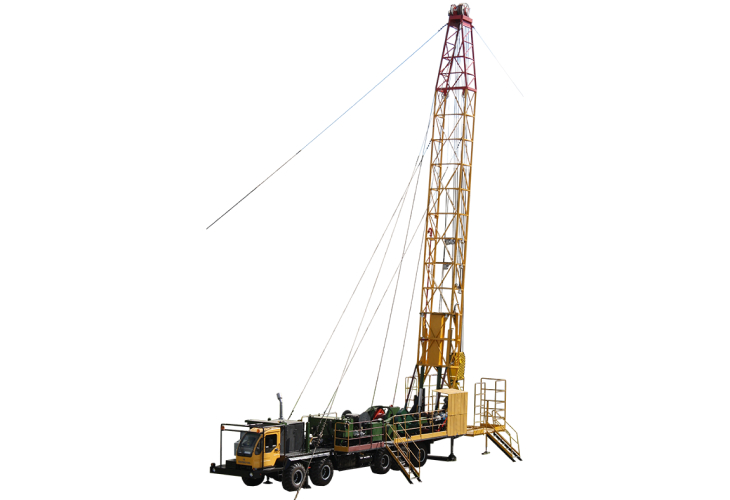

Подъёмная установка ПАП80/100 предназначена для выполнения капитального ремонта нефтяных и газовых скважин и для работы в составе мобильного бурового комплекса с грузоподъёмностью на крюке до 100 тонн.
Выполняемые операции:
- мобильное передвижение от скважины к скважине;
- монтаж и демонтаж устьевого оборудования основной и вспомогательной лебедкой;
- спуско-подъемные операции с насосными штангами, насосно-компрессор-ными и бурильными трубами;
- механизированное свинчивание и развинчивание колонны насосно-компрессорных и бурильных труб;
- постановка цементных мостов в скважинах через манифольд мачты;
- разбуривание песчаных пробок и цементных мостов ротором с механическим или гидравлическим приводом;
- ловильные и другие виды работ;
- промывка скважин через манифольд мачты;
- ликвидация аварий;
- фрезерование, сорвавшихся в скважину, металлических частей бурового оборудования;
- освоение скважин после завершения буровых работ.
Конструктивные особенности:
- мобильное передвижение от скважины к скважине;
- увеличенный угол наклона мачты позволяет вести работы на кустах с выбросом труб под углом 90° относительно продольной оси установки;
- мономачта повышенной жесткости;
- нагрузка на оси и транспортный габарит установки не превышает допустимые нормы для передви-жения по дорогам общего пользования;
- предусмотрен аварийный привод от электродвигателя всех узлов подъёмной установки, что позво-ляет вести работы при отказе основного двигателя;
- установлен барабан с запасом талевого каната для перепуска;
- разделённая монтажная и рабочая гидросистемы повышают надёжность установки;
- лебедка однобарабанная с пневматическими дисковыми муфтами и дисковыми тормозами с водяным охлаждением.
Технические характеристики
Подъемная установка
Подъемная установка
| Шасси | Платформа самоходная внедорожная модульная ПС 5 |
| Колесная формула | 10х10.1 |
| Длина в транспортном положении, м, не более | 20,0 |
| Ширина в транспортном положении, м, не более | 2,78 |
| Высота в транспортном положении, м, не более | 4,0 |
| Двигатель | TMЗ-8431 |
| Мощность, кВт(л.с.) | 346(470) |
| Сцепление | ЯМЗ-239 |
| Номинальная нагрузка на крюке, тс | 80 |
| Допустимая нагрузка на крюке, тс | 100 |
| Статистическая испытательная нагрузка на крюке, тс | 125 |
| Лебедка - однобарабанная с пневматическими дисковыми муфтами, дисковыми тормозами с водяным охлаждением | |
| Противозатаскиватель – регулируемый, пневматический, срабатывание от набегающего витка каната на буровом барабане | |
| Диапазон скоростей подъема крюкоблока , м/с | 0,01-1,50 |
| Мачта - наклонная с открытой передней гранью | |
| Угол наклона мачты | 5 |
| Кратность талевой системы | 3х4 |
| Диаметр талевого каната, мм | 25 |
| Емкость барабана для запаса каната, м | 500 |
| Привод механизмов – от двигателя шасси и от электрического двигателя | |
| Гидросистема раздельная: монтажная и рабочая | |
| Давление в гидросистеме: | |
| монтажной, МПа | 17,5(175) |
| рабочей, МПа | 19,6(200) |
| Напряжение электрооборудования, В | 380, 220, 24 |
| Пневмосистема от компрессора шасси | |
| Давление в пневмосистеме, МПа | 0,7-1,0 |
| Объем ресиверов, дм куб. | 240 |
| Грузоподъемность вспомогательной лебедки, тс | 3 |
| Приустьевая площадка | Разборная |
| Габариты площадки в рабочем положении, м | 3х4 |
| Высота огражденной площадки, м | 2,5 |
| Условия эксплуатации при температуре |
- 40°С …+ 40°С |
