Назначение:

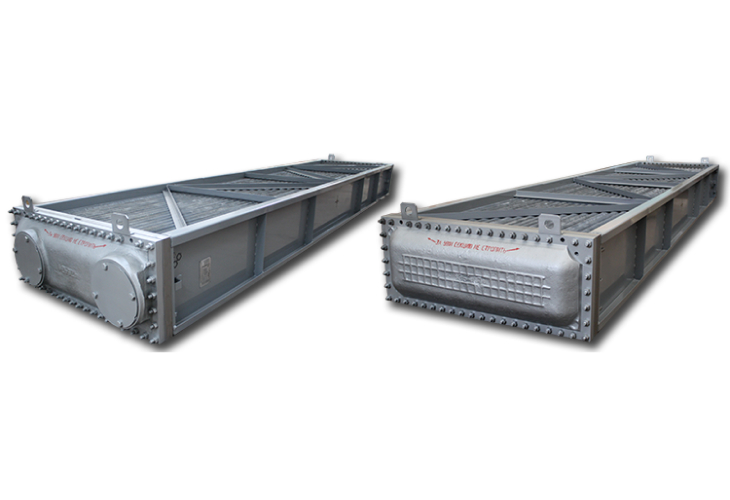

Секции к аппаратам воздушного охлаждения -конденсаторы и холодильники горизонтального или зигзагообразного типа предназначены для конденсации и охлаждения парообразных, газообразных и жидких сред с условным давлением до 6,3 МПа, в технологических процессах нефтеперерабатывающей, химической, нефтехимической, газовой и смежных отраслях промышленности по стандартам ГОСТ и ASME, API.
Технические характеристики
|
Давление условные, кгс/см2 |
6 (16), 25 и 64 |
|
Температура, С |
от -40 до + 475 |
|
Коэффициент оребрения труб |
9; 14,6; 20 |
|
Число рядов труб |
4, 6, 8 |
|
Число ходов по трубам |
1, 2, 4, 8 |
|
Длина труб, м |
6 и 8 |
|
Поверхность теплообмена оребренных труб, м2 |
от 300 до 1650 |
|
Материал труб |
Стали 20, 15Х5М, 12Х18Н10Т, 10Х17Н13М2Т, Латунь ЛОМШ 70-1-0,05 |
|
Материал оребрения |
АД1М |
|
Масса, т |
от 1,5 до 6 |
