Назначение:

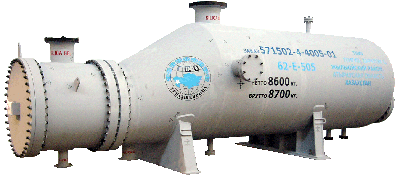

Кожухотрубчатые теплообменники предназначены для нагрева, охлаждения, конденсации жидких и газообразных сред в технологических процессах нефтеперерабатывающей, химической, нефтехимической и газовойотраслях промышленности. Изготавливаются по стандартам ГОСТ, ASME, TEMA.
Технические характеристики
|
Кожухотрубчатые теплообменники с неподвижными трубными головками |
Кожухотрубчатые теплообменники с плавающими трубными головками |
||
|
Диаметр корпуса, мм |
159-1800 |
Диаметр корпуса, мм |
325-1800 |
|
Давление, кгс/см2 |
до 63 |
Давление, кгс/см2 |
до 63 |
|
Длина теплообменных труб, мм |
2000-9000 |
Длина теплообменных труб, мм |
3000-12000 |
|
Диаметр теплообменных труб, мм |
20; 25 |
Диаметр теплообменных труб, мм |
20; 25 |
|
Поверхность теплообмена, м2 |
1,5-1300 |
Поверхность теплообмена, м2 |
9,4-2000 |
|
Исполнение |
|||
|
Кожуха - углеродистая (Вст.3сп5), жаропрочная (15Х5М), нержавеющая (12Х18Н10Т, 10Х17Н13М2Т). |
Кожуха - углеродистая (Вст.3сп5), жаропрочная (15Х5М), нержавеющая (12Х18Н10Т, 10Х17Н13М2Т). |
||
|
Теплообменных труб - углеродистая (10, 20), жаропрочная (15Х5М), нержавеющая (12Х18Н10Т, 10Х17Н13М2Т),латунь( ЛО62-1). |
Теплообменных труб - латунь (ЛО62-1), углеродистая (10, 20), жаропрочная 15Х5М), нержавеющая (12Х18Н10Т, 10Х17Н13М2Т). |
||
|
Трубных решеток - малолегированная (16ГС), нержавеющая (12Х18Н10Т, 10Х17Н13М2Т), биметаллические (16ГС+ЛО62-1). |
Трубных решеток - малолегированная (16ГС,9Г2С), жаропрочная (15Х5М), нержавеющая (12Х18Н10Т, 10Х17Н13М2Т). |
||
