Назначение:

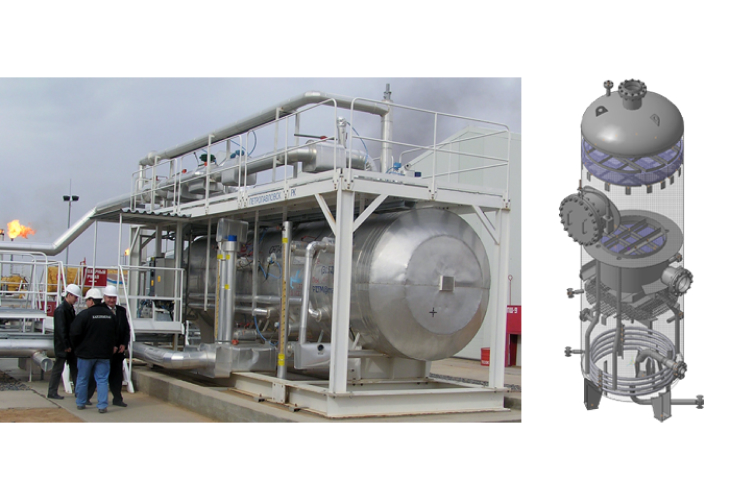

Сепаратор V-3103 предназначен для отделения нефти от газа и воды с измерениемочищенного количества нефти, удаленного количества воды и газа с контролем температуры и давления.
Изготовлен в соответствии с требованиями конструкторской документации С259 00 000, "Правил устройства и безопасной эксплуатацией сосудов, работающих под давлением" РК и государственных стандартов, принятых в РК.
Технические характеристики
|
Класс опасности |
1 |
|
Рабочее давление, МПа (кг/см2) в сосуде и трубопроводах |
0,4...0,12 (4...12) |
|
Рабочая температура |
20...60 |
|
Расход газа, м3/час |
125...13300 |
|
Плотность газа при рабочей температуре, кг/м3 |
3,49 |
|
Состав жидкости |
Углеводороды, вода |
|
Плотность жидкости при 20С, кг/м3 |
661,6 для углеводорода 1000 для воды |
|
Вязкость жидкости, с Р |
0,3...0,9 |
|
Смотровой лаз в емкости |
Лаз 24" с поворотным кронштейном |
|
Общий объем емкости сепаратора, м3 |
~24 |
|
Масса сепаратора с измерительным блоком, кг |
~14 000 |
