Назначение

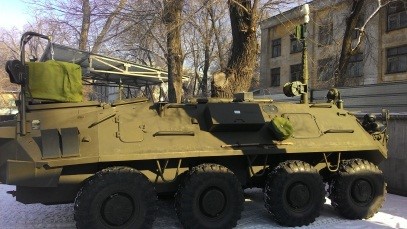

Командно-штабная машина Р-145БМ на базе бронетранспортера БТР-60 (БТР-80) предназначена для обеспечения управления частями и подразделениями Вооруженных Сил по каналам КВ и УКВ радиосвязи.
Основные характеристики
Командно-штабная машина обеспечивает:
- образование радиоканалов в КВ и УКВ на стоянке и в движении;
- обеспечение передачи по радиоканалам информации (голосовой и данных). Передача информации (передача данных) должна осуществляться шрифтом как кириллицей, так и латиницей;
- обеспечение передачи информации, голоса при использовании оборудования широкополосного радиодоступа;
- обеспечение внутренней связи со всеми членами экипажа;
- автоматическое определение координат своего местонахождения при использовании GPS приемника радиостанции;
- шифрование голоса и данных внутренними шифрующими устройствами радиостанций;
- дистанционное управление радиостанциями по линии дистанционного управления протяженностью до 500 метров.
Состав
- радиостанция VRC-980;
- радиостанция VRC-6200;
- радиостанция VRC-710MB;
- оборудование широкополосного радиодоступа;
- аппаратура внутренней связи и коммутации, в составе блока управления, блока радиста и четырех блоков абонентских;
- 2 тактических компьютера;
- полевой телефонный аппарат ;
- IP телефон;
- легкий полевой кабель П-274 (длиной 500 м) на катушке ТК-2;
- дизельный электрогенератор;
- бортовые аккумуляторные батареи.
Система связи реализована на базе автомобильных радиостанций, предназначенных для надежной и высококачественной передачи голоса и данных.
УКВ связь
Радиостанция VRC-710MB
|
Диапазон частот |
30 – 512 МГц |
|
Регулируемая мощность передатчика |
0.25 — 20 Вт |
|
Тип антенны |
штырьевая |
|
Режимы работы |
-одноканальная передача информации при использовании частотной или амплитудной модуляции (по выбору оператора); -ППРЧ; -селективный вызов; -шифрование голоса и данных внутренним шифрующим устройством |
Радиостанция VRC-980
|
Диапазон частот |
30 — 108 МГц |
|
Мощность приемопередатчик №1 приемопередатчик №2 |
5 Вт 50 Вт |
|
Тип антенн |
штырьевые |
|
Режимы работы |
-голос; -ППРЧ; -передача данных (скорость передачи данных не менее 19,2 кбит/с); -шифрование голоса и данных внутренним шифрующим устройством |
КВ связь
Радиостанция VRC-6200
|
Диапазон частот |
от 1,5 до 30 МГц |
|
Мощность передатчика |
125 Вт |
|
Тип антенн |
АЗИ |
|
Режим работы |
-голос, передача данных; -ППРЧ; -шифрование голоса и данных внутренним шифрующим устройством |
Оборудование широкополосного радиодоступа
|
Зона покрытия |
до 10 км (в условиях прямой радиовидимости) |
|
Виды передаваемой информации |
-телефония (при использовании IP телефона); -данные |
|
Максимальная пропускная способность |
25 Мбит/с |
|
Диапазон частот |
2,0 – 2,1 ГГц |
|
Технология передачи |
DFDM 256 |
|
Способ модуляции |
Адаптивный от BPSK до QAM-64 |
|
Мощность на выходе передатчика |
25 dBm |
Аппаратура внутренней связи и коммутации
Аппаратура внутренней связи и коммутации включает в себя блок управления, блок радиста, блок абонента на три рабочих места (три пульта).
Блок радиста обеспечивает коммутацию периферийного оборудования, внутреннюю связь с членами экипажа, а также соединение (стыковку) радиостанций в любом сочетании.
Автономность электропитания
Электропитание станции осуществляется от источника переменного однофазного тока с номинальным напряжением 220 В частотой 50 Гц. Потребляемая мощность не более 5 КВт. Автономным источником электропитания является дизельные агрегат. Предусмотрено питание станции от внешней сети переменного тока.
Система жизнеобеспечения
КШМ укомплектована тепловентилятором, мощностью не менее 2кВт, системой обогрева (отопления) ОВ-65, фильтровентиляционной установкой ФВУА, системой кондиционирования воздуха с охлаждающей способностью 2000 Вт.
Сервисное и гарантийное обслуживание
Завод предоставляет гарантийное обслуживание в течение года эксплуатации после приемки изделия. Предусмотрена возможность обучения специалистов Заказчика правилам и методам эксплуатации оборудования. При необходимости существует возможность организации сервисного центра на месте эксплуатации для технического обслуживания оборудования Заказчика.
По требованию Заказчика возможны изменения состава оборудования, не влияющие на основные тактико-технические характеристики изделия.
